IP방수방진 등급 안내





 스마트폰이나 고프로등의 고가 전자기기들은 물이나 먼지 등의 환경에 노출 됩니다. 이런 제품들이 어떤 상황에서도 안정적으로 작동하는 내구성이 주요한 요소가 됩니다. 이 지표 중 하나가 IP등급인다. 야외에서 사용되는 제품이라면 방수 방진등급을 요구하게 되는데  스펙상에  방수방진 등급 IP65, IP66, IP67, IP68을 표시합니다. 같은 방수방진이라도 급이 달라 방수방진에 대해 자세히 살펴보겠습니다.







목차

1. 방수 방진이란?

2. IP등급이란?

3. IPX등급 이란?

4. ATM등급 이란?

5. 갤럭시 , 고프로 방수등급





1. 방수 방진이란?



방수방진등급은 물체가 물에 젖지 않도록 방지하는 등급을 나타내는 용어입니다. 이는 특히 전기 제품, 전자 기기, 의료 기기, 자동차 부품 등에서 중요한 역할을 합니다. 방수방진등급은 IP(Ingress Protection) 코드로 표시되며, 물과 먼지에 대한 보호 수준을 나타냅니다. 예를 들어, IP67 등급은 물에 잠기지 않고 1m 깊이의 물 속에서 최대 30분 동안 사용할 수 있음을 의미합니다. 또한 먼지에 대한 보호도 제공합니다. 방수방진등급은 제품의 사용 환경과 목적에 따라 선택되어야 합니다. 따라서 제품을 구매할 때 이러한 등급을 확인하고 적절한 제품을 선택하는 것이 중요합니다.







2. IP등급이란?



■ IP 등급의 의미: 'Ingress Protection’의 약자로, 전자 장비의 방수와 방진 성능을 나타내는 국제 표준입니다.

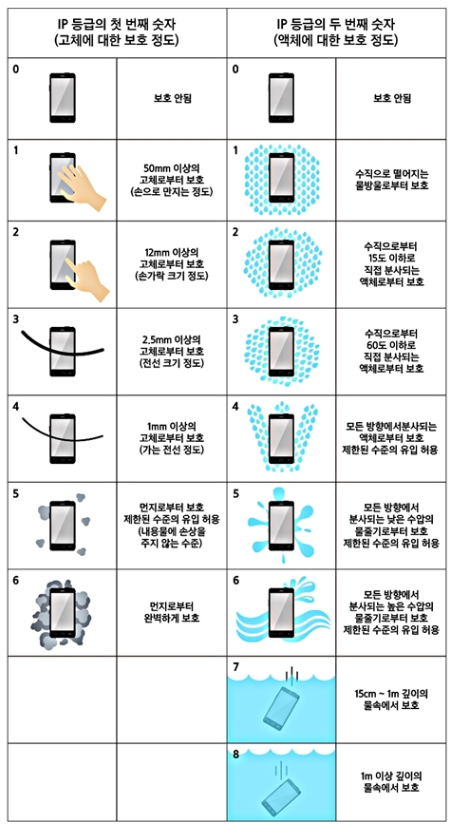

■ 등급 체계: 첫 번째 숫자는 방진(고체 입자 보호) 수준, 두 번째 숫자는 방수(액체 보호) 수준을 나타냅니다.





■ 방진 등급: 0(보호 없음)부터 6(완전한 먼지 차단)까지 있습니다.

방진등급	설명
0	보호 안 됨	보호되지 않는 상태
1	50mm 이상의 고체로부터 보호	손
2	12mm 이상의 고체로부터 보호	손가락
3	2.5mm 이상의 고체로부터 보호	공구, 굵은 전선
4	1mm 이상의 고체로부터 보호	공구, 가는 전선
5	먼지로부터의 보호	특정조건에서 제한된 양의 먼지만 통과
6	약간의 먼지도 통과시키지 않음	완전 밀폐형 보호등급



■ 방수 등급: 0(보호 없음)부터 9(고압 물 분사에 대한 보호)까지 다양합니다.

방수등급	설명
0	보호 안 됨	보호되지 않는 상태
1	수직으로 떨어지는 물방울로부터 보호	낙수 보호	방적형
2	수직 15도 이하로 직접 분사되는 액체로부터 보호	낙수 보호	방적형
3	수직 60도 이하로 직접 분사되는 액체로부터 보호	물 분무 보호	방우형
4	모든 방향에서 분사되는 액체로부터 보호	물 튀김 보호	방말형
5	모든 방향에서 분사되는 낮은 수압의 물줄기 보호	물 분사 보호	방분류형
6	모든 방향에서 분사되는 높은 수압의 물줄기 보호	강한 물 분사 보호	내수형
7	15cm~1m 깊이의 물속에서 보호 (30분)	일시적 침수 영향 보호	방침형
8	1m~제조사가 권하는 깊이의 물속에서 보호	연속 침수 영향 보호	수중형
9	가까운 거리에서 어떠한 방향으로 고온, 고압의 물을 직사해도 전혀 침수되지 않음	고온·고압 물 분사 보호	내수형



출처: 구글 이미지

3. IPX등급 이란?





■ IP등급의 일부로 방수성능에  초점을 맞춘것으로 X는 방진(먼지,고체입자) 대한 평가하지 않음.

 X그대로 방진테스트를 진행안함.

■ IPX등급은 방수 물에 대한 수준으로 0에서 9까지의 숫자로 표현 , 예를 들어 IPX7은 1미터 깊이의 물속에서 최대 30분을 견딜수 있는 방수 성능을 의미하며 방진(먼지,고체입자)테스트는 PASS함

■ 이 등급은 방수가 필요한 전자기기 스마트워치나 방수 헤드폰 선택에 중요한 기준이 된다.





4. ATM등급 이란?



 IP 등급은 단순히 '물에 침수되는지'를 다뤘고 그렇기에 모든 테스트가 1기압 기준이지만, ATM 등급은 '어느 정도의 수압에 침수되는지' 를 다루며 당연히 보다 높은 수준의 방수 성능을 요구한다. 수중에서는 수심이 깊어질수록 압력이 산술급수적으로 올라가며일상에서 일어나는 대부분의 침수 상황에서는 물이 흐르고 있다거나 하는 이유로 1기압이 항시 유지되는 상황이 더욱 드물기 때문에 보다 현실적인 수준의 방수 성능 시험이 가능하다.



 보통 전자기기보다는 시계 쪽에서 방수 성능을 나타내는 데 많이 쓰였으나, 스마트워치가 등장한 이후로는 러기드폰등 전자기기도 시계 못지 않은 방수 성능을 확보하기 위해 ATM 등급 검사를 받는 경우도 많아졌다.

1ATM과 1BAR등급은 모두 10m방수를 의미

 수영 등 물속에서 시계를 착용하고 액티비티를 하길 원한다면 50m 방수 혹은 5ATM 등급 이상인 제품을 구매하는 것이 좋다. 스마트 워치들인 Apple Watch, 갤럭시 워치는 물론 저가 스마트 밴드인 미밴드도 역시 50m 방수를 채택하고 있다.



반응형



5. 갤럭시 , 고프로 방수등급





■ 삼성 갤럭시 방수 등급



모델 시리즈	등급	모델명
갤럭시 S 시리즈	IP68	갤럭시 S24, S23, S22, S21  갤럭시S20 (FE 포함), 갤럭시S10 (5G포함),갤럭시S9,갤럭시S8, 갤럭시S7, S7 엣지
폴더블 시리즈	IPX8	갤럭시 폴드5,4,3  갤럭시 플립5,4,3
갤럭시 노트 시리즈	IP68	갤럭시 노트20, 갤럭시 노트10, 갤럭시노트9, 갤럭시노트8
갤럭시 A 시리즈	IP68	갤럭시 A8 2018, 갤럭시 A7 2017, 갤럭시 A5 2017
	IP67	갤럭시 A52 5G, 갤럭시 A53, A54, 갤럭시 A33, A34

※ IPx7, IPx8 방수 등급은 IEC 표준 60529 요구 사항에 따라 1 m~1.5m 담수에서 30분 동안 움직이지 않고 그대로 둔 상태로 실험한 결과

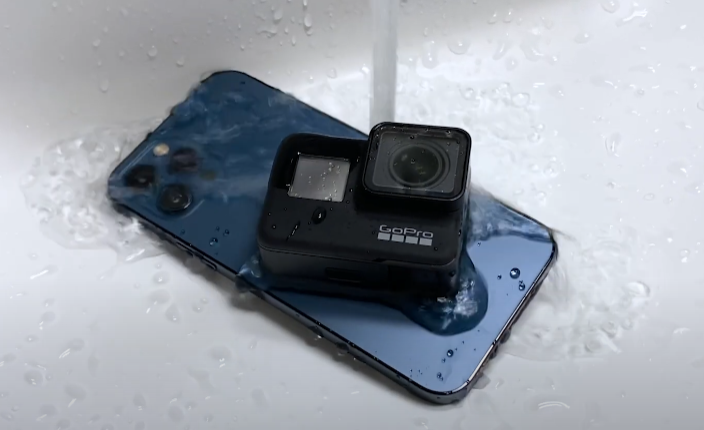

■ 고프로 11방수방진등급 :  IPX8 , 1ATM 등급 제공



하우징 없는 HERO12/11/10/9/8/7/6/5 Black, HERO11 Black Mini, HERO7 Silver/White, HERO(2018), HERO5 Session, HERO4 Session, HERO Session:



 - 이 카메라들은 모든 도어가 제대로 닫혀 있는 한 하우징 없이도 수심 10m까지 방수됩니다.



방수 하우징 사용:



 - 더 깊이 다이빙해야 하는 HERO12/11/10/9/8/7/6/5 Black 사용자들은 수심 60m까지 카메라를 사용할 수 있게 해주는 적절한 다이빙 하우징을 활용하면 됩니다.

 - HERO7 Silver 및 White에는 보호 하우징을 사용하여 수심 40m까지 카메라를 사용할 수 있습니다.
